Tổng quan
Khu nhà tù có tổng diện tích là 92, 000 mét vuông, với chiều dài từ đông sang tây là 460 mét và chiều rộng từ bắc xuống nam là 200 mét. Có một ngọn đồi bên ngoài hàng rào phía đông. Trên đỉnh đồi có các trạm gốc GSM 900MHz, GSM 900MHZ, CDMA 800MHz, 3G, 4G và trạm gốc cách hàng rào một đường thẳng. Khoảng cách là khoảng 500 mét, và các trạm gốc khác tương đối xa nhà tù, và tín hiệu yếu. Các tín hiệu truyền thông được phủ sóng là GSM 900MHz, GSM 900MHZ, CDMA 800MHz, 3G, 4G.5G
thiết kế tổng thể
1. phương pháp che chắn bảo vệ nhiễu tín hiệu tù
1) Điều khiển từ xa IP chống nước công suất cao 5g Máy gây nhiễu điện thoại di động AAT-HPJ 8-5 G Máy chủ đơn băng tần được sử dụng với ăng-ten định hướng tương ứng và ăng-ten đa hướng chủ yếu được sử dụng cho vùng phủ sóng che chắn diện rộng;
2) Sử dụng thiết bị gây nhiễu tín hiệu di động có thể điều chỉnh nguồn đa tần công suất thấp AAT-JPA -8 H -10 W để bổ sung và tăng cường một số điểm rò rỉ của tấm chắn bị lỗi trong tấm chắn công suất cao nêu trên .
2. Nguyên tắc lựa chọn anten
1) Để giảm tác động đến phần bên trong không được che chắn, đặc biệt là ở khu vực rìa của nhà tù, người ta thường sử dụng một ăng-ten định hướng;
2) Ở các khu vực khác của nhà tù, ăng ten đa hướng thường được sử dụng để mở rộng khu vực che chắn;
3) Theo phạm vi che chắn khác nhau, góc, chiều cao, chiều dài và chiều rộng, v.v., chiều cao của việc lắp dựng ăng-ten và các yếu tố khác, lựa chọn hợp lý mẫu bức xạ dọc và ngang và các thông số kỹ thuật như độ lợi và độ nghiêng của ăng-ten.
3. Lựa chọn vị trí lắp dựng ăng ten
1) Xem xét rằng hướng bức xạ của ăng ten được che chắn trong phạm vi hiệu quả là phù hợp nhất có thể với hướng bức xạ của trạm gốc;
2) Tận dụng triệt để sự cản trở của địa hình tại chỗ và các tòa nhà để lựa chọn chính xác các thông số mẫu của ăng ten và giảm nhiễu ra thế giới bên ngoài.
4. bộ gây nhiễu tín hiệu điện thoại Gỡ lỗi nguồn ra
Điều chỉnh công suất che chắn hợp lý theo cường độ và chất lượng tín hiệu thực tế của hiện trường để đảm bảo hiệu quả che chắn và cố gắng cân bằng nó hết mức có thể trên cơ sở dự phòng nhất định.
5. Cấu hình dải tần đầu ra và phổ
Theo băng tần thực tế và điểm tần số của trang web, sự kết hợp của băng thông hẹp và băng rộng được chấp nhận. Các điểm chính là tín hiệu mạnh từ trạm gốc gần nhất, được che chắn bởi biên độ của băng tần hẹp. Biên độ mặt nạ băng thông lớn.
6. Prison jammer kết hợp linh hoạt giữa các mô-đun hệ thống
1) Bên trong máy chủ bao gồm các mô-đun khác nhau: các mô-đun của nhiều dải tần khác nhau có thể được lựa chọn linh hoạt trong một mô hình của cùng một kiểu máy;
2) Máy chủ và ăng-ten được kết nối bằng cáp 50 ohm, ăng-ten có thể được dựng ở vị trí tốt nhất và không bị ràng buộc về vị trí của máy chủ;
3) Một máy chủ có thể sử dụng bộ chia điện để phân phối nhiều ăng-ten theo nhu cầu thực tế, giúp tiết kiệm điện năng của máy chủ và mở rộng phạm vi che chắn;
4) Một ăng-ten cũng có thể sử dụng bộ kết hợp để kết hợp các tín hiệu đầu ra khác nhau của nhiều máy chủ trên một ăng-ten để phát bức xạ, giảm số lượng ăng-ten và tiết kiệm chi phí.

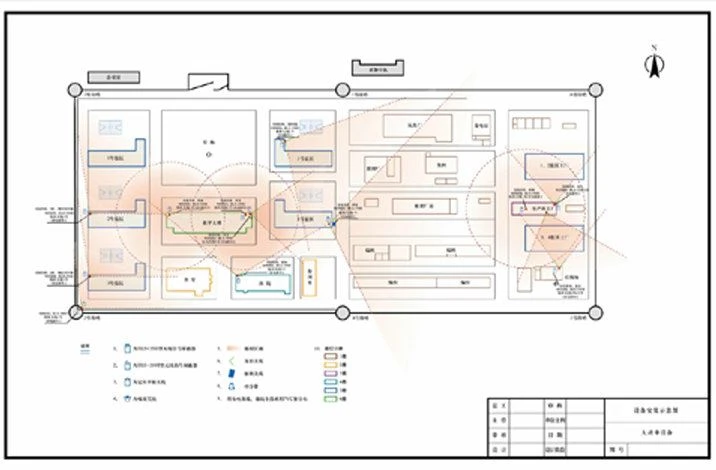

Sơ đồ lắp đặt thiết bị gây nhiễu công suất cao

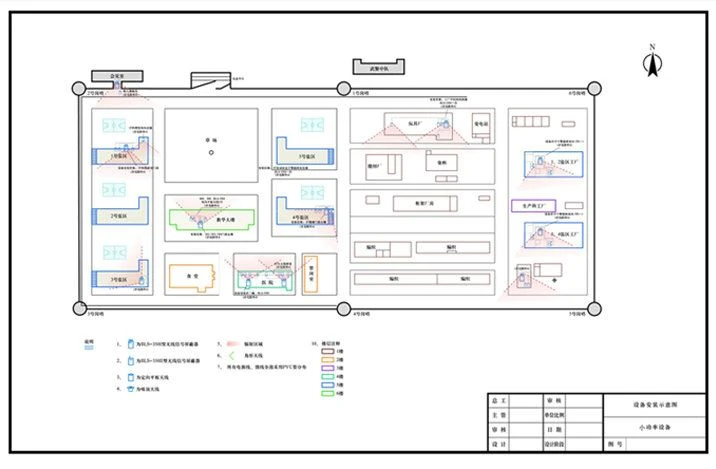

Sơ đồ lắp đặt thiết bị gây nhiễu điện nhỏ hơn
