Khoảng cách gây nhiễu của bộ gây nhiễu tín hiệu liên quan đến công suất đầu vào RF của thiết bị, Độ lợi ăng ten và môi trường xung quanh vv.
A. Thiết bị gây nhiễu tín hiệu Công suất đầu ra RF và Ăng-ten giống nhau, Trong môi trường rộng rãi khoảng cách gây nhiễu sẽ xa hơn Trong môi trường tòa nhà.
B. Nếu môi trường xung quanh như nhau, công suất đầu ra RF cao hơn, khoảng cách gây nhiễu sẽ xa hơn.
C. Directional antenna jamming distance will farther then omini antenna,
Ăng-ten Omini đa năng 360 độ.
Hướng ăng-ten định hướng là phía trước.
Trạm cơ sở: Trạm cơ sở là trạm thu phát sóng thông tin di động công cộng, là một dạng của đài truyền thanh dùng để chỉ đài truyền dẫn truyền thông tin giữa thiết bị đầu cuối thông tin di động và thiết bị đầu cuối điện thoại di động trong một vùng phủ sóng vô tuyến nhất định.
Base station to transmit power 45DBM calculation, the plain area in around two kilometers the basic signal strength of-95DBM, three kilometers at the basic no signal.
2. Environment: Such as atmosphere, obstacle, signal strength, Multipath etc,it will caused transmission distance loss.
3. Thiết bị gây nhiễu tín hiệu: Thiết bị gây nhiễu tín hiệu thực chất là thiết bị đối phó điện tử, nhằm làm cho thiết bị và hệ thống điện tử của đối phương mất hoặc giảm hiệu quả của các biện pháp gây nhiễu vô tuyến điện đã thực hiện. Là một phần không thể thiếu của đối đầu điện tử, Mục đích là làm suy yếu hoặc tiêu diệt kẻ thù bằng cách sử dụng nhiều loại thiết bị điện tử và hệ thống để thực hiện trinh sát chiến trường, chỉ huy chiến đấu, thông tin liên lạc, điều khiển vũ khí và hướng dẫn khả năng
Bởi cấu trúc xây dựng của bức tường sau khi khối bắt đầu suy giảm đáng kể (bức tường đơn thường là 10 15dB)

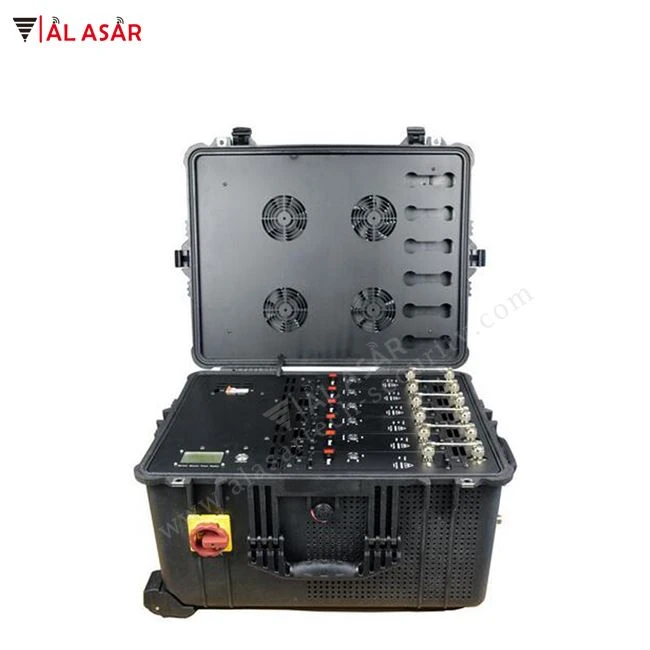

The bomb Jammer each module RF output power is 50W, ,Jamming distance depend on the signal strength environment. for mobile signal strength if in -50dBm, distance maybe short, if Signal strength in -85dBm, it will can jamming 100m, if signal strength in -95dBm, It can jamming 250m.
4. RF Output power 2W=33dBm 10W=4dBm 50W=47dBm, 100W=50dBm. Each additional 3dBm, Power will be doubled.
5. Như dưới đây giới thiệu phương pháp tính khoảng cách truyền thông không dây khi truyền không gian trống. Cái gọi là - được gọi là lan truyền trong không gian tự do đề cập đến sự lan truyền của sóng vô tuyến xung quanh ăng-ten, đây là điều kiện lan truyền lý tưởng. Khi sóng truyền trong không gian tự do, năng lượng của chúng không bị vật cản hấp thụ cũng như không bị phản xạ hay tán xạ.
Khoảng cách liên lạc liên quan đến công suất phát, độ nhạy thu và tần số hoạt động.
Lfs (dB) =32. 44 cộng với 20lgd (km) cộng với 20lgf (MHz)
Trong công thức, Lfs là suy hao truyền, d là khoảng cách truyền và đơn vị tần số được tính là MHz. Từ phương trình trên có thể thấy rằng suy hao truyền sóng (còn gọi là suy hao) trong không gian tự do chỉ liên quan đến tần số hoạt động f và khoảng cách truyền d, và khi f hoặc d tăng gấp đôi, Lfs sẽ tăng thêm 6 dB. , tương ứng.
Công thức sau đây minh họa sự mất lan truyền vô tuyến trong không gian tự do
Los=32. 44 cộng với 20lg d (Km) cộng với 20lg f (MHz)
Los is the propagation loss the unit is dB
d is the distance, the unit is Km
f is the operating frequency, the unit is MHz
Ví dụ sau minh họa tần số hoạt động là 433,92MHz, công suất truyền cộng 10 dBm (10mW), độ nhạy nhận của hệ thống -105dBm trong khoảng cách truyền không gian tự do:
1. Công suất phát cộng thêm 10 dBm và độ nhạy thu là -105 dBm
Los = 115dB
2. bởi Los, f
Calculated d = 30 km
Đây là khoảng cách truyền dẫn lý tưởng, ứng dụng thực tế sẽ thấp hơn giá trị, điều này là do giao tiếp không dây phải chịu nhiều yếu tố bên ngoài, chẳng hạn như bầu không khí, chướng ngại vật, đa đường gây ra bởi sự mất mát, mất mát của giá trị tham chiếu vào công thức trên, bạn có thể tính toán khoảng cách giao tiếp gần đúng.
Giả sử rằng tổn thất khí quyển, tắc nghẽn và các tổn thất khác do 25dB gây ra, có thể được tính toán từ khoảng cách truyền thông:
D=1. 7 km
Conclusion: The transmission loss is reduced by one for every 6 dB increase, wireless transmission loss twice
wireless transmission loss every 6 dB increase, transmission distance reduce twice
