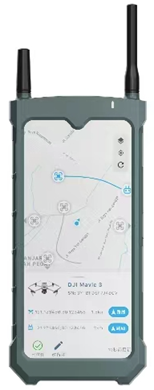

AAT-H1L-D là một thiết bị cầm tay có thể định vị chính xác máy bay không người lái và phi công (bộ điều khiển từ xa). Bộ định vị máy bay không người lái thông qua phân tích phổ sâu và nhận dạng tính năng của tín hiệu máy bay không người lái, nó có thể tiến hành giám sát thời gian thực các thông tin đa chiều như số sê-ri máy bay không người lái, mô hình, vị trí, tốc độ, độ cao, đường bay và vị trí thí điểm trong phạm vi phát hiện thông qua một thiết bị.

Định vị máy bay không người lái cầm tay AAT-H1L-D rất nhỏ gọn, nhẹ và dễ mang theo. Nó được trang bị pin hiệu suất cao và có thời lượng pin lâu dài. Nó có thể được sử dụng để bảo vệ độ cao thấp của máy bay không người lái trong các nhiệm vụ an ninh sự kiện lớn, tuần tra an ninh công cộng, chống khủng bố, khu vực cốt lõi chính trị, phòng thủ biên giới, sân bay, quyền lực và kiểm soát an toàn của công viên hóa dầu và các kịch bản khác.



Sản phẩm Chức năng

1) Định vị máy bay không người lái [1]: Singleaat-H1L-D có thể định vị tọa độ của máy bay không người lái, có thể được hiển thị dưới dạng "biểu tượng máy bay không người lái" trên màn hình thiết bị.

2) Định vị thí điểm [2]: Máy đơn có thể định vị vị trí của điều khiển từ xa (Pilot), có thể được hiển thị trên màn hình thiết bị dưới dạng "Biểu tượng điều khiển từ xa".

3) Điều hướng vị trí thí điểm [3]: AAT-H1L-D có thể lập kế hoạch cho tuyến đường tìm kiếm bộ điều khiển máy bay không người lái và cung cấp chức năng "Điều hướng vị trí một lần".

4) Nhận dạng duy nhất [4]: có thể nhận ra số sê -ri duy nhất (SN) của chuỗi DJI (với giao thức OCUSYNC).

5) Theo dõi quỹ đạo [5]: Nó có thể hiển thị các quỹ đạo chuyến bay của nhiều máy bay không người lái trên giao diện bản đồ điện tử.

6) Giám sát thông tin đa chiều [6]: Nó có thể hiển thị thông tin thời gian thực như mô hình máy bay không người lái hiện tại, thông tin vị trí (kinh độ và vĩ độ), tốc độ, độ cao và vị trí thí điểm (kinh độ và vĩ độ) trong cột Danh sách phát hiện.

7) Danh sách đen và trắng [7]: Một danh sách màu trắng có thể được đặt và thiết bị sẽ không báo động khi phát hiện một máy bay không người lái màu trắng.

Lưu ý: [1] [2] [3] [4] [5] [6] [7] Chỉ áp dụng cho chuỗi DJI với các giao thức OCUSYNC.

8) Báo động xâm nhập: Khi phát hiện sự xâm nhập của máy bay không người lái, thiết bị sẽ đưa ra báo động thông qua âm thanh, ánh sáng, độ rung và các phương tiện khác.

9) Phát lại dữ liệu: Hỗ trợ chức năng phát lại theo dõi lịch sử, hỗ trợ nhân viên bảo mật trong việc phân tích dữ liệu chuyến bay máy bay không người lái lịch sử.

10) Hồ sơ phát hiện: Danh sách hồ sơ phát hiện có thể giữ lại các bản ghi phát hiện lịch sử, bao gồm thông tin đa chiều như số sê -ri, mô hình, tần số, v.v.

11) Phân tích dữ liệu trực quan: Hỗ trợ phát hiện máy bay không người lái và phân tích thống kê dữ liệu chuyến bay, có thể được hiển thị thông qua giao diện đồ họa.

Sản phẩm Đặc trưng

1) Phát hiện thụ động: Không phát ra bất kỳ tín hiệu điện từ nào, không có ô nhiễm môi trường điện từ, thân thiện với môi trường.

2) Tương tác màn hình cảm ứng lớn: Áp dụng thiết kế cảm ứng màn hình lớn 6,67 inch, hoạt động rất đơn giản, thuận tiện và nhanh chóng.

3) Di động và di động: Xuất hiện tinh tế và nhẹ, dễ giữ và mang theo, bật sẵn sàng để sử dụng.

4) Độ bền lâu dài: Được trang bị pin công suất cao 4500mAh, nó có thể hoạt động liên tục trong tối đa 5 giờ.

5) Giao diện sạc tiêu chuẩn: Giao diện sạc tiêu chuẩn C-C, có thể được kết nối với bộ chuyển đổi nguồn bên ngoài hoặc nguồn điện di động để sạc.



Thông số kỹ thuật

Hiệu suất

Bảng 2 Các chỉ số hiệu suất sản phẩm

#	Chỉ mục	Tham số	Ghi chú
1	Mô hình máy bay không người lái định vị	DJY, AIR, MINI, FPV, Avata, v.v.	DJI với các giao thức OCUSync
2	Dải tần số phát hiện	2,4GHz, 5,8GHz
3	Phạm vi	1 ~ 2km	Thay đổi do mô hình môi trường và máy bay không người lái
4	Định vị chính xác	Nhỏ hơn hoặc bằng 5m	Thay đổi do mô hình môi trường và máy bay không người lái
5	Vị trí làm mới thời gian	Ít hơn hoặc bằng 30s

Cơ học

Bảng 3 Thông số cơ học sản phẩm

#	Chỉ mục	Tham số	Ghi chú
1	Kích thước	L*W*H (1 86 mm*86mm*21mm)
2	Cân nặng	(455±10)g	Không có ăng -ten

Điện

Bảng 4 Đặc điểm điện sản phẩm

#	Chỉ mục	Tham số	Ghi chú
1	Dung lượng pin	4520mah	Tích hợp pin lithium
2	Tuổi thọ pin	~ 5 giờ	Độ sáng màn hình là 20%, nhiệt độ là 25 độ
3	Thời gian sạc	~ 1,5 giờ	Sử dụng bộ sạc gốc



Khả năng thích ứng môi trường

Bảng 5 Khả năng thích ứng môi trường

#	Chỉ mục	Tham số	Ghi chú
1	Nhiệt độ làm việc	-20 ~ 50 độ
2	Nhiệt độ lưu trữ	-25 ~ 60 độ

Màn hình cảm ứng

Bảng 6 tham số màn hình cảm ứng

#	Chỉ mục	Tham số	Ghi chú
1	Kích thước màn hình	6,67 inch	AMOLED
2	Độ phân giải màn hình	2400 * 1080 pixel
3	Tốc độ làm mới màn hình	120Hz

Lưu trữ hệ thống

Bảng 7 tham số lưu trữ hệ thống

#	Chỉ mục	Tham số	Ghi chú
1	Ký ức	8GB
2	Kho	128gb

Môi trường hoạt động

Bảng 8 tham số vận hành hệ thống

#	Chỉ mục	Tham số	Ghi chú
1	Hệ điều hành	Android
2	Môi trường mạng	Hỗ trợ Internet và máy một máy hoạt động Chế độ ngoại tuyến



Sáng tác

Sản phẩm này chủ yếu bao gồm một máy chủ phát hiện, ăng-ten phát hiện, bộ sạc giao diện loại-C và hộp bảo vệ, như được hiển thị trong bảng dưới đây:

Bảng 1 Chi tiết thành phần phần cứng sản phẩm

#	Tên	Số lượng	Đơn vị	Ghi chú
1	Máy chủ phát hiện	1	PC
2	Ăng -ten phát hiện	3	PC	1 ăng -ten tăng cường cộng với 2 ăng -ten tiêu chuẩn
3	Bộ sạc giao diện Type-C	1	PC
4	Hộp bảo vệ	1	PC
5	Ngân hàng điện	1	PC
